Bloques de Calibración

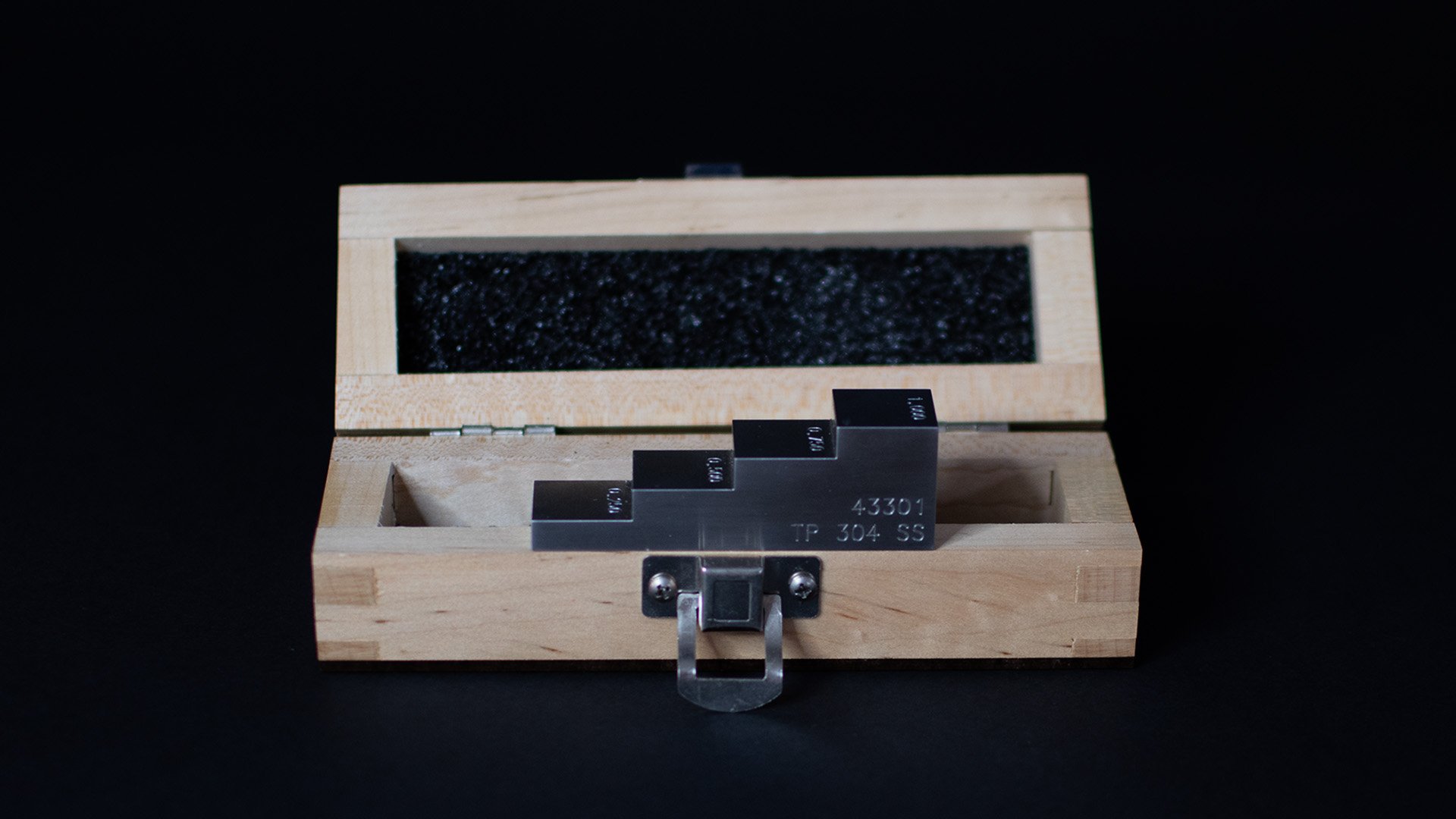

4 Pasos

    • Calibración de espesor y lineabilidad.

    • Espesor de cada escalón: .250" .500" .750" y 1.000" (Opción métrica disponible).

    • Tamaño de cara: .750" x .750"

    • Especificación: ASTM E797

    • Incluye estuche de madera

Block Patrón de 10 pasos

10 Pasos

    • Calibración de espesor y linealidad.

    • Block especial modelo 10142.

    • Espesor de cada escalón: Desde .100" hasta 1.00" en incrementos de .100"

    • Tamaño de cara: .750" x .750"

    • Variedad de aleaciones disponible.

    • Incluye estuche de madera.

5 Pasos

    • Calibración de espesor y lineabilidad.

    • Espesor de cada escalón: .100", .200", .300", .400", .500" (Opción métrica disponible).

    • Tamaño de cara: 3/4" x ¾"

    • Especificación: ASTM E797

    • Incluye Estuche de madera

IIW Tipo 1

    • Calibración de transductores angulares y longitudinales.

    • Verificación de zapatas de punto de salida y ángulo refractado.

    • Manufactura de acuerdo al IIW y ASTM E164, U.S. Customary Block

    • Dimensiones: 1.0" x 4.0" x 12.0"

    • Características: 4.0" radio, 2.0" y .60" diametro del hoyo, .240" profundidad x .80" ancho del Slot y 1.0" slot redondeado x .060" profundo x .120" ancho.

    • Incluye estuche de madera

Resolución AWS (RC)

    • También llamado Block RC

    • Usado para verificar ñas capacidades de resolución de transductores angulares

    • Diseñado con 3 sets de hoyos de .0625" de diámetro para ángulos de 45º, 60º y 70º de acuerdo con la especificación de AWS Welding Highway and Railway Bridges D2.0 y Structural Welding Code ANSI/AWS D1.1

    • Dimensiones: 6.000" x 3.000" x 1.000" (152.4 mm x 76.2 mm x 25.4 mm)

    • AWS no especifica una versión métrica separada para este block. el block métrico en AWS solo muestra los equivalentes al diseño estándar.

    • Puede ser usado en pulgadas o en el sistema métrico

    • Material: Acero 1018 Niquelado

    • Incluye estuche de madera.

Bloques personalizados

Bloques Personalizados

  • ¿Buscas un block con ciertas especificaciones y no lo encuentras? PH Tool pone a tu disposición el diseño y manufactura de tu block para calibración bajo tus especificaciones con la opción de compra desde una pieza.

Block Patrón DSC

DSC

    • Block Tipo AWS para calibración de distancia de onda angular y sensibilidad.

    • Contiene un radio de 1.0" opuesto a un radio de 3.0".

    • El radio de 3.0" incluye un espacio de .375" de profundidad x .032" de ancho.

    • También contiene un punto de referencia 0º para checar el punto de salida de la zapata y un diámetro .125" a través del hoyo y correspondiendo a las marcas de 45º, 60º y 70º para medir el ángulo refractado real de acuerdo con la ASTM E164 y AWS 6.16.1B.

    • La versión métrica también se encuentra disponible.

    • Dimensiones: 1" de espesor

    • Incluye estuche de madera.

Block Patrón IIW Tipo 2

Avanzado

    • Calibración de traductores angulares y longitudinales.

    • Diseñado con un radio de 2.0" x .250" corte profundo super puesto en el radio de 4.0"para calibración a distancia.

    • También incluye números 3, 5 y 8 hoyos (3/64" , 5/64" y 8/64" diámetros) para prueba de sensibilidad, superficie de ondas y calibración de distancia.

    • Manufactura de acuerdo con el Instituto Nacional de Soldadura, ASTM E164 y especificaciones de U.S. Air Force NDI Manual T.O. 33B-1-1

    • Dimensiones: 12.0" x 4.0" x 1.0"

    • Variedad de aleaciones disponibles.

    • Incluye estuche de madera.

Block Patrón modelo Tipsy

Tipsy

    • Block Especial para calibración y linealidad.

    • Este block versatil contiene 8 pasos:

    • Lado A: 1.0", 2.0", 3.0" y 4.0"

    • Lado B: 1.5", 2.5", 3.5" y 4.5"

    • Tamaño de cara: 1.00" x 1.00"

    • Manufacturado de acuerdo al dibujo 10068 de PH tool.

    • Tolerancia de cada paso es de ±0.002"

    • Dimensiones: Escalones de 1.000" a 4.500" en incrementos de 0.500 x 1.000" ancho

    • Acero al carbón

    • Incluye estuche de madera.

Block Patrón ASME Sec V de ¾ de pulgada

ASME Sec V

    • Usado para el establecimiento de respuestas de primera referencia para examinación de UT en soldaduras.

    • Diseñado con 3 barrenos a 1.5" de profundidad, a 3/32" de diámetro. La ubicación de los agujeros sea a través del espesor son 1/4, 1/2, y ¾.

    • También contiene 2 muescas EDM midiendo 2" de profundo x 1/4" max ancho x1.0"largo min. De acuerdo con ASME sec V art. 4 Fig T-434.2.1

    • Dimensioness: 3/4" largo x 6 1/4" ancho x 4 ½ alto

    • Material: A516-70 Steel, Bare.

    • Incluye estuche de madera.

Anillo de Ketos

Anillo de Ketos

    • El anillo de Ketos es usado para checar el desempeño total del sistema de examinación de Partículas Magnéticas.

    • El anillo de Ketos tiene un diámetro de 5" y .875" de espesor, con un diámetro en el centro de 1¼". El Block incluye (12) hoyos de .070" de diámetro y distancias de .070, .140, .210, .280, .350, .420, .490, .560, .630, .700, .770, y .840".

    • Cada Block tiene un Certificado que incluye:

    • Reporte de material mostrando el anillo maquinado de AISI O-1 Acero.

    • Certificado indicando que el anillo se ha tratado térmicamente a un estado completamente templado después de la manufactura a SAE-AS5282.

    • Reporte de dureza en Rockwell "B".

    • Gráfico de fugas de campo individualizado que muestra la relación entre el campo de fuerza la intensidad del campo y la distancia de medición del agujero.

    • Certificado dimensionalmente a MIL-STD-1949A, ASTM E1444, McDonnell Douglas P.S. 21201, DPS 4.704, y SAE-AS5282.
